電液換向閥和液控?fù)Q向閥主要用在流量超過電磁換向閥正常工作允許范圍的液壓系統中，對執行元件的動作進行控制，或?qū)τ鸵旱牧鲃臃较蜻M(jìn)行控制。

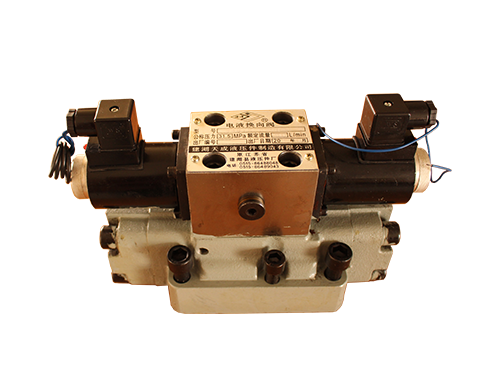

電液換向閥是與電磁操縱的先導閥組合成一體的液動換向閥。
1. 產品可任意安裝，優先考慮水平位置。
2. 液壓系統所用介質必須過濾，過濾精度至少20μm。
3. 固定螺釘請按樣本中所列參數選用。
4. 與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm
工作原理：當兩個電磁閥線圈通電時，平衡孔回路關閉，泄流孔回路打開，活塞上腔泄壓，活塞上行，閥門打開。反之，活塞下行，閥門關閉。在閥門開啟和關閉過程中，可將流量（流速）信號及閥塞位置信號傳送給計算機，經過計算機處理后發出相應的指令，控制兩個電磁導閥的通、斷電狀態，使活塞的上下腔的液壓差產生變化，從而將活塞控制在所需的開啟高度上，實現對管道介質流量的控制。

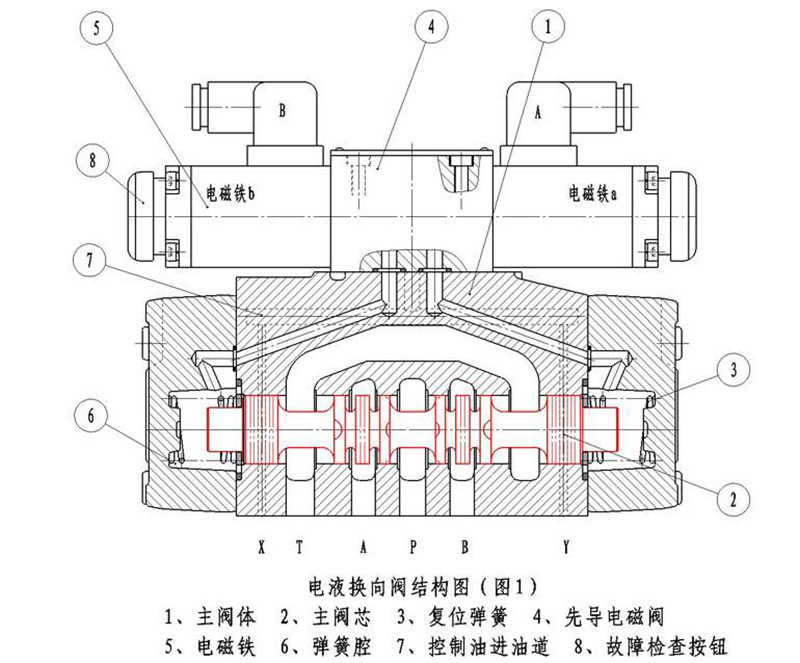

電液換向閥結構原理圖：
